E8257D, Công suất đầu ra, mức độ chính xác và nhiễu pha dẫn đầu ngành, với dải tần từ 100 kHz đến 67 GHz (có thể mở rộng lên 500 GHz) để thử nghiệm radar vi sóng và RF tiên tiến

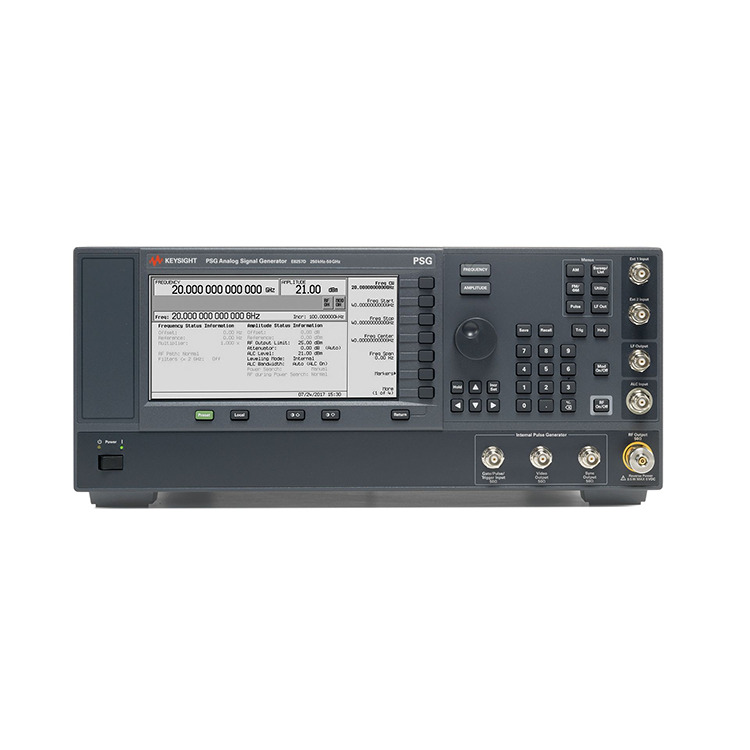

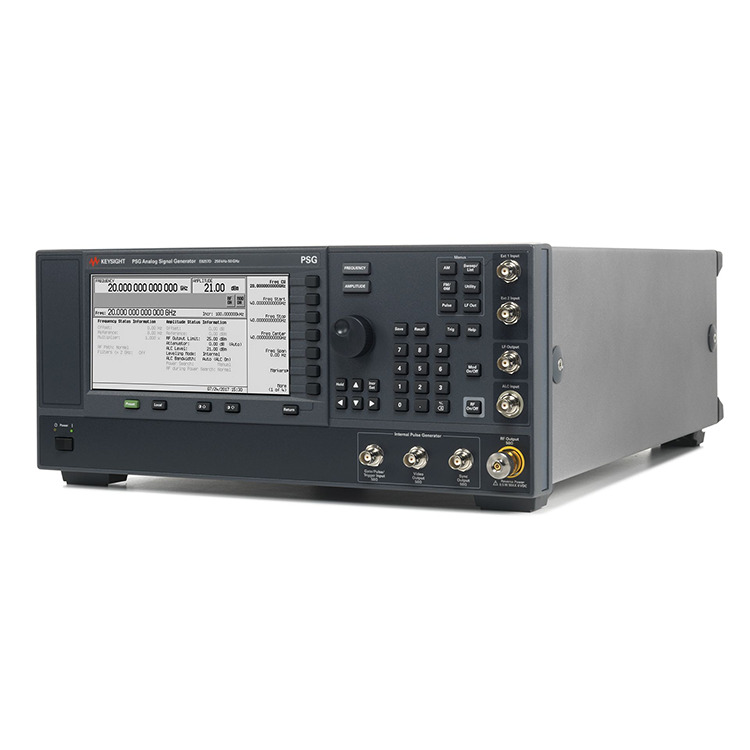

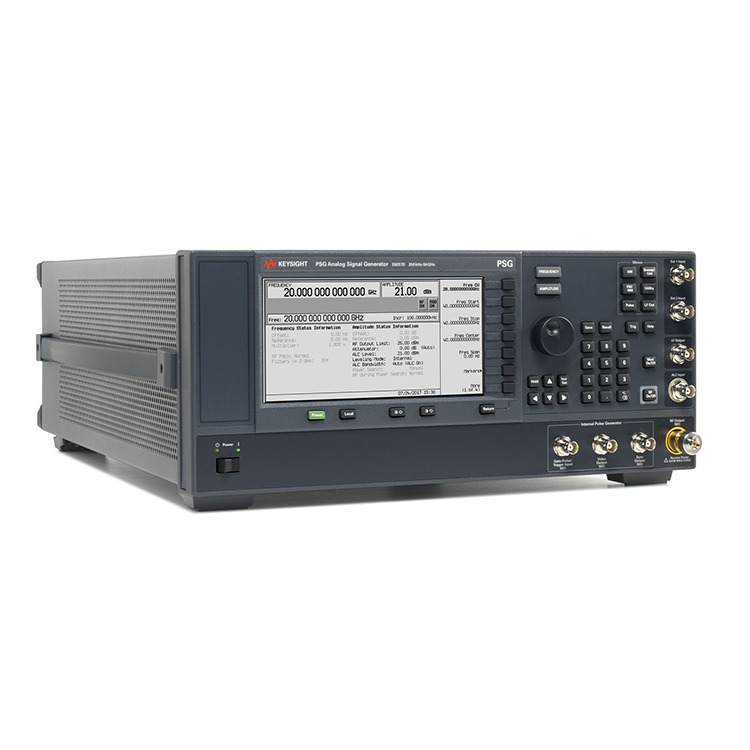

Bộ tạo tín hiệu tương tự PSG E8257D
Keysight E8257D là bộ tạo tín hiệu tổng hợp hoàn chỉnh với công suất đầu ra cao, nhiễu pha thấp và khả năng điều chế. Thông số kỹ thuật áp dụng trong phạm vi từ 0 đến 55 °C, trừ khi có quy định khác và áp dụng sau thời gian khởi động 45 phút. Các đặc tính bổ sung, được biểu thị là điển hình, danh nghĩa hoặc được đo lường, cung cấp thông tin bổ sung (không bảo đảm) ở 25°C, có thể hữu ích khi ứng dụng sản phẩm.
Đáp ứng các yêu cầu kiểm tra khó khăn nhất của bạn với độ chính xác và tần số ở cấp độ đo lường, độ méo tuyệt vời và các đặc tính giả
Đo trên dải tần rộng: có sẵn các kiểu 13, 20, 31,8, 40, 50 và 67 GHz (1,1 THz với bộ mở rộng tần số)
Kiểm tra các thiết bị công suất cao và khắc phục tổn thất hệ thống kiểm tra bằng các tùy chọn có khả năng tạo ra công suất đầu ra lên tới 1 W (+30 dBm)
Nhận nhiễu pha cực thấp: –91 dBc/Hz ở độ lệch 100 Hz và –126 dBc/Hz ở độ lệch 10 kHz (10 GHz), để giải quyết các thử nghiệm chặn radar, ADC và máy thu Doppler
Mô tả đặc điểm của các thiết bị và mạch bằng cách thêm điều chế AM, FM, PM và xung vào tín hiệu của bạn
Tính thường xuyên | 100 kHz – 70 GHz |
Nhiễu pha @ 1 GHz (bù 20 kHz) | -143 dBc/Hz |
Chuyển đổi tần số | < 7 mili giây |
Điều chế IQ BW (Nội bộ/Bên ngoài) | Lên đến 4GHz |
Các loại điều chế có sẵn | AM, FM, PM, Xung |
