Là nhà sản xuất chuyên nghiệp, chúng tôi mong muốn cung cấp cho bạn Đồng hồ vạn năng kỹ thuật số Fluke8558A chất lượng cao. 8558A chia sẻ cùng nền tảng với Đồng hồ vạn năng tham chiếu 8588A được nạp đầy đủ.

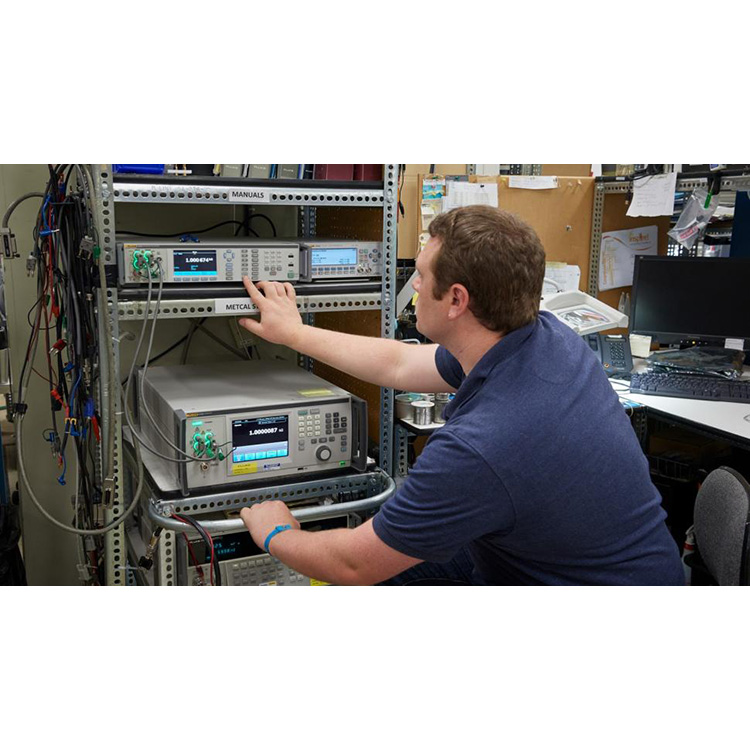

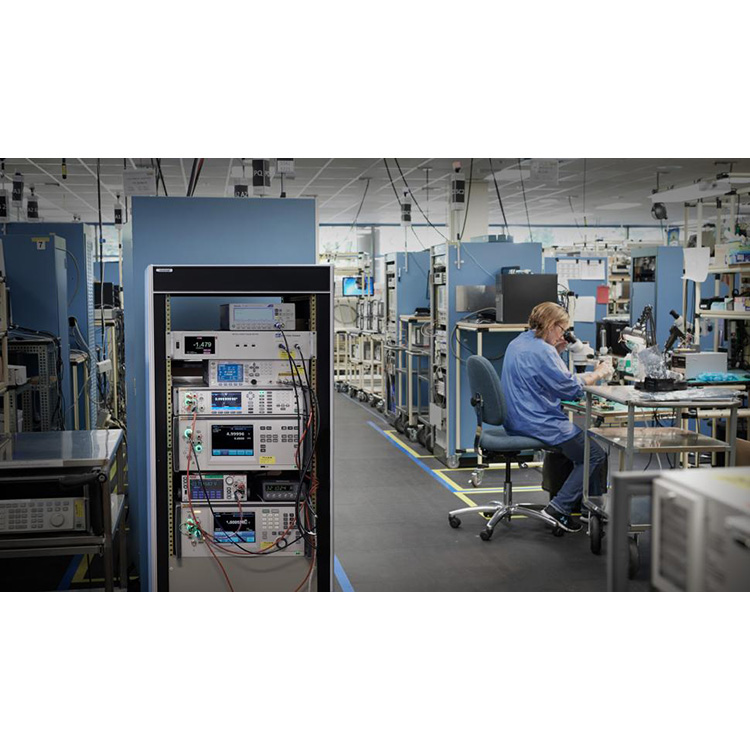

Là nhà sản xuất chuyên nghiệp, chúng tôi mong muốn cung cấp cho bạn Đồng hồ vạn năng kỹ thuật số Fluke8558A chất lượng cao. Đồng hồ vạn năng 8558A 8,5 chữ số cung cấp khả năng số hóa độ phân giải cao 5 mega-samples mỗi giây để tự động hóa hệ thống trong phòng thí nghiệm và môi trường thử nghiệm sản xuất. Thiết kế hệ thống tốc độ cao mới của Fluke và khả năng số hóa trực tiếp nhanh nhất trong ngành cho phép tăng thông lượng đáng kể cho nhiều ứng dụng hệ thống tự động đòi hỏi sự kết hợp giữa tốc độ cao nhất và độ chính xác tốt nhất. Độ chính xác tuyệt vời được cung cấp trên phạm vi đo rộng, trên chín chức năng, với giao diện người dùng trực quan trên màn hình màu.
8558A chia sẻ cùng nền tảng với Đồng hồ vạn năng tham chiếu 8588A được nạp đầy đủ. Nền tảng này có giao diện người dùng trực quan phổ biến với cấu trúc menu dễ điều hướng cho tất cả cấu hình và các lệnh tuân thủ SCPI phù hợp cho môi trường tự động. Nền tảng 8588A đảm bảo tối thiểu 100.000 lượt đọc mỗi giây ở 4,5 chữ số trên GPIB, USBTMC hoặc Ethernet và bộ nhớ dữ liệu tích hợp có thể chứa tới 15 triệu lượt đọc.

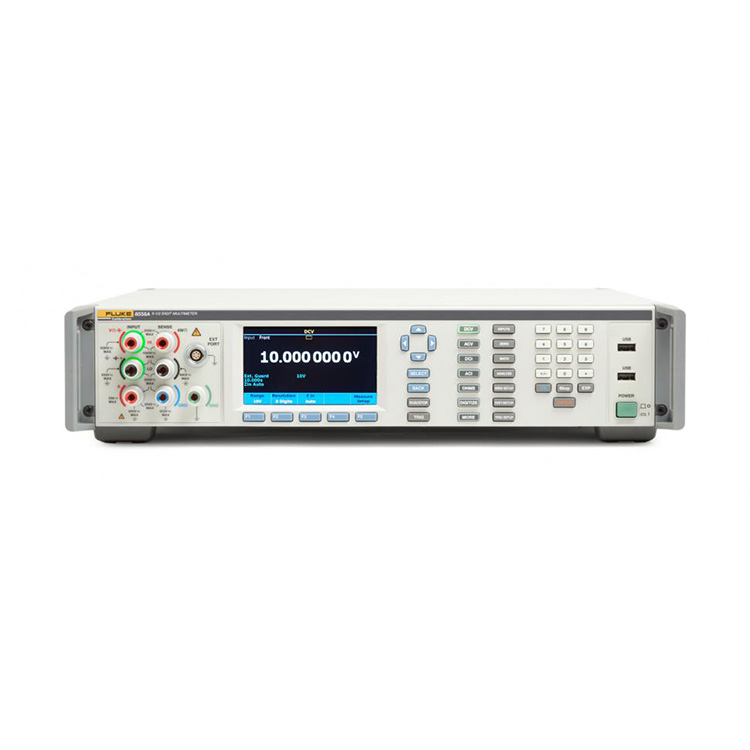

A. Thiết bị đầu cuối quản lý kết nối trực quan
Các thiết bị đầu cuối đang hoạt động sẽ sáng lên, hướng dẫn người dùng thực hiện kết nối chính xác.
B. Cấu hình dễ truy cập
Phạm vi, khẩu độ, trở kháng đầu vào, bộ lọc RMS và các cấu hình đo lường khác đều có sẵn.
C. Màn hình hiển thị đầy đủ màu sắc, tươi sáng
Giao diện người dùng trực quan và cấu trúc menu phẳng giúp dễ dàng truy cập cấu hình và xem biểu đồ xu hướng, dạng sóng, FFT, biểu đồ và số liệu thống kê.
D. Công tắc điện tử trước/sau có thể lập trình
Loại bỏ thao tác thủ công và cho phép kết quả tỷ lệ ngay lập tức thông qua một lệnh từ xa.
E. 30 Thiết bị đầu cuối A (chỉ 8588A; 2A cho 8558A)
Cho phép phạm vi đo dòng điện rộng nhất trong ngành thông qua một thiết bị đầu cuối duy nhất.
F. Phím menu mềm
Thích ứng với chức năng hoạt động nên cấu trúc menu trực quan và dễ học.
G. Lựa chọn đa ngôn ngữ
Lựa chọn tiếng Anh, tiếng Trung, tiếng Pháp, tiếng Nhật, tiếng Hàn, tiếng Nga và tiếng Tây Ban Nha.
H. Kích hoạt Chạy/Dừng
Chuyển đổi trạng thái đo liên tục hoặc chạy tự do.
I. Cổng USB
Tải dữ liệu nhanh chóng và dễ dàng vào ổ đĩa flash.

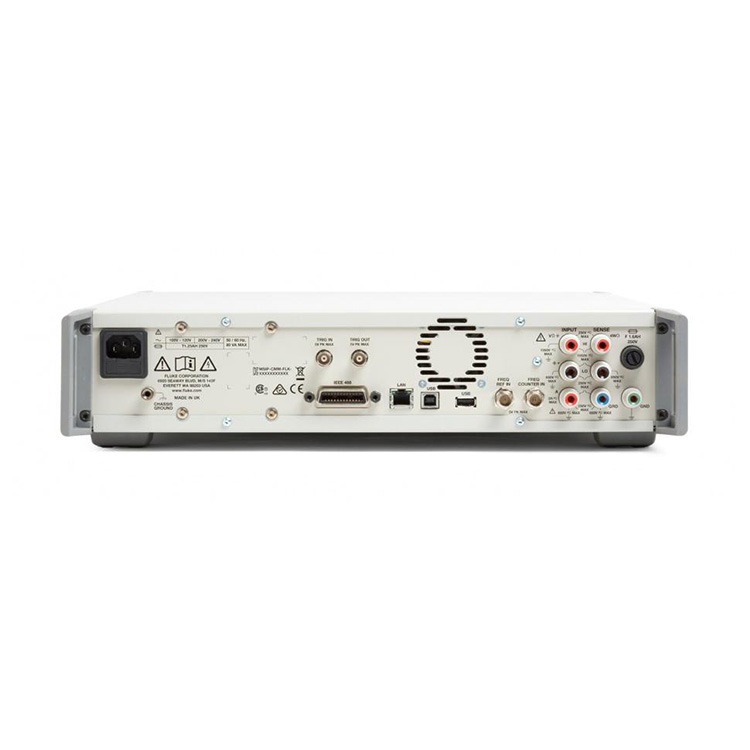

Fluke 8558A có chú thích (Quay lại)
J. Trig in/Trig out
Kích hoạt chính xác tối đa hóa sự đồng bộ hóa trong tự động hóa hệ thống.
K. Bộ đếm tần số
Cho phép đo bộ đếm tần số 100 MHz ở mức 0,5 uHz/z.
L. Thiết bị đầu cuối đầu vào bảng điều khiển phía sau
Phản chiếu các đầu vào của bảng mặt trước để tương thích kết nối và cho phép đo quét trước/sau.
M. Giao diện IEEE 488, LAN, USB
Giao diện từ xa tiêu chuẩn để tích hợp hệ thống đơn giản.
N. Cổng USB
Tải dữ liệu nhanh chóng và dễ dàng vào ổ đĩa flash.
O. 2 Một thiết bị đầu cuối
điện áp một chiều
100 mV đến 1000 V, (tối đa 1050V)
Tỷ lệ đầy đủ 2,02x
Độ phân giải tối đa: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 năm
0,5 μV/V (95 %) 0,65 μV/V (99 %), độ ổn định 24 giờ
Khẩu độ đọc 0 đến 10 giây (độ phân giải 200 ns)
dòng điện một chiều
10 uA đến 2 A (8558A)
Tỷ lệ đầy đủ 2,02x
Độ phân giải tối đa: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 năm
Khẩu độ đọc 0 ns đến 100 giây
điện áp xoay chiều
10 mV đến 1000 V, 1 Hz đến 10 MHz, (tối đa 1050 Vrms)
Vpp quy mô đầy đủ 2,02x, Vrms quy mô đầy đủ 1,2x
Độ phân giải tối đa: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 năm
dòng điện xoay chiều
10 uA đến 30 A (chỉ 8588A; 2 A cho 8558A)
Vpp toàn thang đo 2,02x, 1 Hz đến 100 kHz Vrms toàn thang đo 1,2x
Độ phân giải tối đa: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 năm
Sức chống cự
1Ω đến 10 GΩ (tối đa 20 GΩ)
Tỷ lệ đầy đủ 2,02x
Độ phân giải tối đa: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 năm
Chế độ dòng điện thấp, chế độ điện áp cao và Tru Ohms™ đảo ngược dòng điện
Số hóa V
100 mV đến 1000 V, (tối đa 1050 V)
Tỷ lệ đầy đủ 2,02x
Độ phân giải tối đa: 18 bit
Tốc độ mẫu 5 mega-mẫu mỗi giây
Băng thông lên tới 20 MHz
Số hóa tôi
10 μA đến 30 A (chỉ 8588A; 2 A cho 8558A)
Tỷ lệ đầy đủ 2,02x
Độ phân giải tối đa: 18 bit
Tốc độ mẫu 5 mega-mẫu mỗi giây
Băng thông lên tới 4 MHz
Tần suất hoặc thời gian
Điện áp, lên tới 10 MHz
Hiện tại, lên tới 100 kHz
Tần số lên tới 100 MHz trên BNC
0,5 μHz/Hz, 1 năm
điện dung
1 nF đến 100 mF
400 F/F, 1 năm
Nhiệt độ
PRT và cặp nhiệt điện
5 mK PRT, 25 mK TC - 1 năm
Nguồn RF
Shunt bên ngoài dòng Rhode & Schwarz NRP DC I và AC I
DC I và AC I shunt bên ngoài
A40B và bất kỳ shunt bên ngoài nào khác
Tốc độ đọc
1 lần đọc/s @ 8,5 chữ số vào bộ nhớ
100.000 bài đọc/s @ 4,5 chữ số vào bộ nhớ
Lên tới 5.000.000 (5 MS/s) số đọc/s vào bộ nhớ khả biến khi số hóa V và I
Truyền lên tới 500.000 bài đọc/giây qua USB ở định dạng nhị phân
Bộ nhớ đo
15 triệu lượt đọc có thể thay đổi
7,5 triệu lượt đọc với dấu thời gian linh hoạt
16 GB không ổn định
GPIB, USBTMC, Ethernet
Các lệnh từ xa tuân thủ SCPI gốc
Chế độ mô phỏng 8508A và 3458A
Hỗ trợ đầy đủ thư viện quy trình hiệu chuẩn MET/CAL™ trong mô phỏng Fluke 8508A
lái xe IVI
Ổ USB để truyền dữ liệu thuận tiện ở định dạng .csv
Cơ chế kích hoạt
Kích hoạt thủ công
BNC bên ngoài Trig In và Trig Out
Trình kích hoạt nội bộ hoặc cấp độ
Kích hoạt hẹn giờ
Kích hoạt kỷ nguyên
Trình kích hoạt dòng
kích hoạt xe buýt
