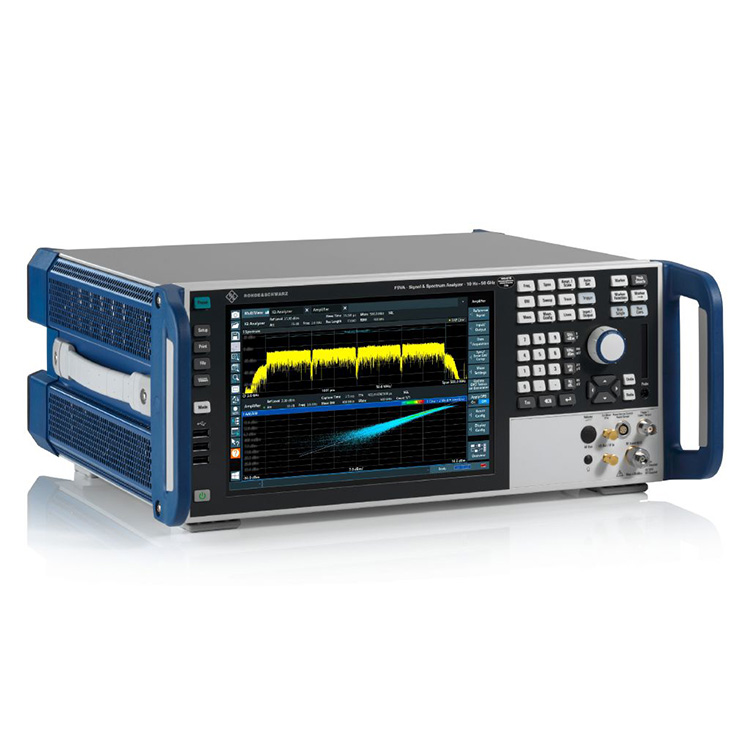

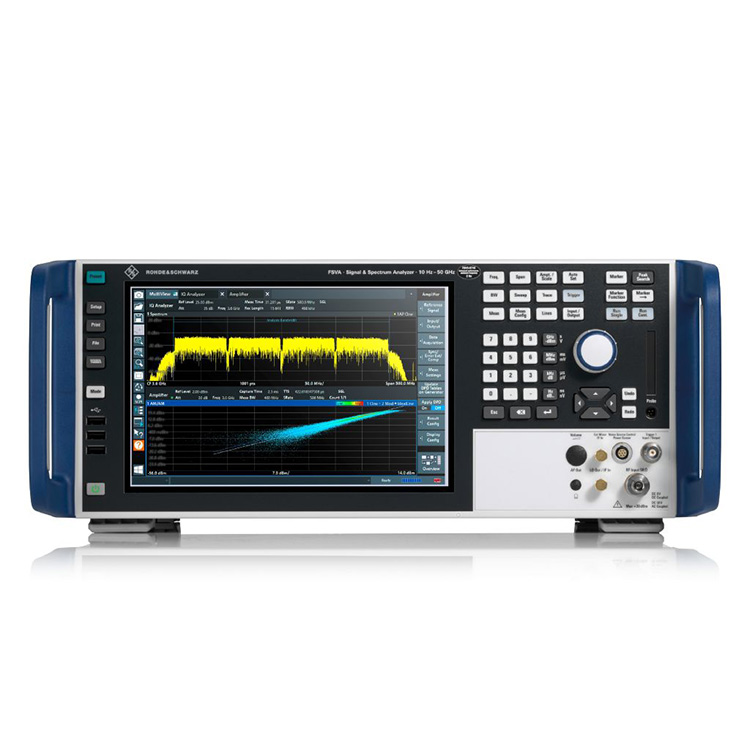

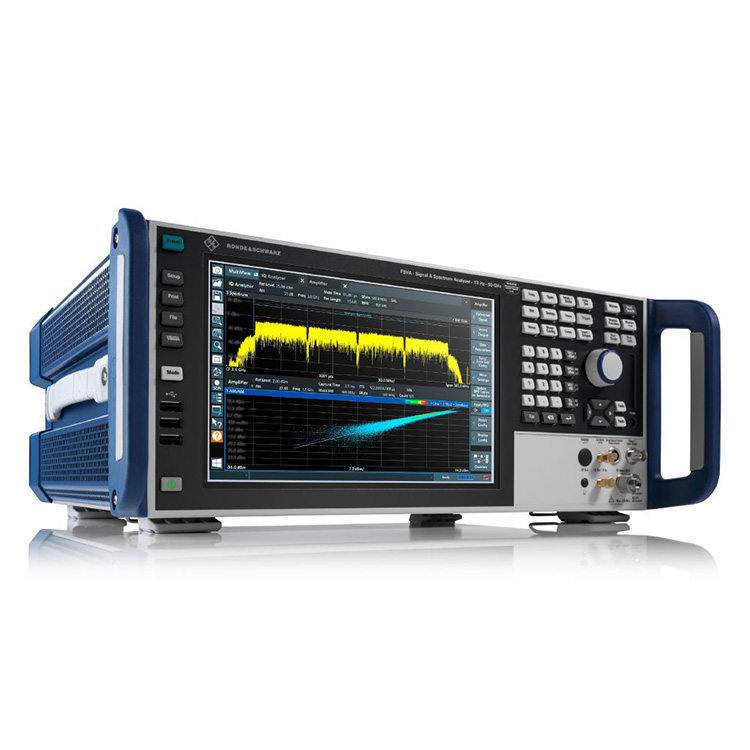

Sau đây là giới thiệu Máy phân tích tín hiệu và quang phổ R&S FSVA3004 chất lượng cao, hy vọng có thể giúp các bạn hiểu rõ hơn về nó. Chào mừng khách hàng mới và cũ tiếp tục hợp tác với chúng tôi để tạo ra một tương lai tốt đẹp hơn! Dải tần từ 2 Hz đến 4, 7,5, 13,6, 30, 44, 50/54 GHz
| Người mẫu | Dải tần số | Tiếng ồn pha | Tối đa. độ rộng dải phân tích |
| R&S®FSVA3004 Mã đơn hàng 1330.5000.05 |
10 Hz - 4 GHz (2 Hz - 4 GHz với tùy chọn R&S®FSV3-B710) | < –127 dBc (1 Hz) (f = 1 GHz, độ lệch 10 kHz, tùy chọn B710) |
400 MHz |
Dải tần từ 2 Hz đến 4, 7,5, 13,6, 30, 44, 50/54 GHz
Băng thông phân tích lên tới 1 GHz
Nhiễu pha SSB ở độ lệch 10 kHz (1 GHz): –127 dBc/Hz
GUI với cảm ứng đa điểm, ghi SCPI và các hành động dựa trên sự kiện
Các tùy chọn để phân tích tín hiệu analog và kỹ thuật số, bao gồm 5G NR
Máy phân tích quang phổ và tín hiệu R&S FSVA3004 lý tưởng để đánh giá tín hiệu truyền thông không dây trong R&D, kiểm tra, xác minh và sản xuất hệ thống. Với băng thông phân tích 400 MHz, nó có thể thu được bốn sóng mang 5G NR lân cận cùng một lúc. Các tùy chọn chuyên dụng để phân tích tín hiệu 5G NR cho phép giá trị EVM cao hơn 1% đối với sóng mang rộng 100 MHz ở tần số 28 GHz.
Phân tích tín hiệu 5G NR
Phân tích tín hiệu 5G NR - Phân tích tín hiệu 5G NR với các tùy chọn R&S®FSV3-K144 (đường xuống) và R&S®FSV3-K145 (đường lên)
Băng thông phân tích lên tới 1 GHz, dải động cao và nhiễu pha thấp
Nhiều ứng dụng đo lường trong ngành công nghiệp không dây, A&D và linh kiện yêu cầu nhiễu pha thấp, băng thông phân tích rộng và dải động cao. Máy phân tích phổ và tín hiệu R&S®FSVA3000 là công cụ hoàn hảo để sản xuất và xác minh các hệ thống truyền thông không dây cũng như các bộ phận của chúng cũng như cho các ứng dụng dịch vụ và bảo trì trong thị trường A&D.
Bắt được mười sóng mang 5G NR cùng một lúc
Băng thông phân tích tối đa 1 GHz cho phép thu đồng thời tới 10 sóng mang 5G NR có băng thông 100 MHz mỗi sóng.
R&S®FSVA3000 vượt trội với khả năng truy cập nhanh vào kết quả đo nhờ thiết lập đơn giản và nhanh chóng
Các tính năng của R&S®FSVA3000
Màn hình cảm ứng đa điểm
Máy ghi SCPI để phát triển chương trình thử nghiệm dễ dàng
Hành động dựa trên sự kiện để gỡ lỗi các sự kiện DUT hiếm gặp
Điều khiển bộ tạo tín hiệu thông minh thông qua truy cập thiết lập trực tiếp
Hành động dựa trên sự kiện R&S®FSVA3000
Khắc phục sự cố đơn giản đối với các sự kiện DUT hiếm gặp: chọn một sự kiện như lỗi dòng giới hạn hoặc ảnh chụp màn hình từ menu cảm ứng.
Tốc độ đo nhanh cho sản xuất
Việc sản xuất linh kiện, mô-đun và thiết bị tự động đòi hỏi phải đo quang phổ cũng như giải điều chế tín hiệu. Máy phân tích phổ và tín hiệu R&S®FSVA3000 thực hiện cả các kịch bản đo phức tạp trong khoảng thời gian tối thiểu.
Tùy chọn nguồn máy tính nâng cao cung cấp CPU lõi tứ để tăng tốc quá trình giải điều chế tín hiệu số. Nó cũng bổ sung hệ thống bus PCIe 3.0 bên trong để truyền dữ liệu đo nhanh nhất. Trong các hệ thống kiểm tra dựa trên đám mây, giao diện LAN 10 Gbit/s tùy chọn cho phép truyền dữ liệu I/Q nhanh chóng vào mạng.
Đo ACLR
Các phép đo ACLR dựa trên FFT cung cấp những cải tiến đáng kể về tốc độ so với các phép đo quét. R&S®FSVA3000 vẫn có dải động tuyệt vời.
