Công ty TNHH Công nghệ Điện tử Đông Quan Qihang là nhà sản xuất và nhà cung cấp Trung Quốc, chủ yếu sản xuất Máy phân tích quang phổ và tín hiệu R&S FSW50 với nhiều năm kinh nghiệm. Hy vọng sẽ xây dựng mối quan hệ kinh doanh với bạn. Nhiều màn hình theo dõi cho phép người dùng so sánh và chồng các dấu vết tín hiệu để phân tích và so sánh tốt hơn.
| Người mẫu | Dải tần số | Tiếng ồn pha | Tối đa. độ rộng dải phân tích |
| R&S®FSW50 Mã đơn hàng 1331.5003.50 |
2Hz - 50GHz | < –136 dBc (1 Hz) (f = 1 GHz, bù 10 kHz) |
512 MHz |
Tiếng ồn pha thấp vô song và độ nhạy tốt nhất trên thị trường
Băng thông phân tích nội bộ 8,3 GHz
Băng thông phân tích thời gian thực 800 MHz
Máy ghi SCPI đơn giản hóa việc tạo mã
Dải động cao mang lại hiệu suất EVM vượt trội
Hiệu suất RF đáp ứng nhu cầu chính xác

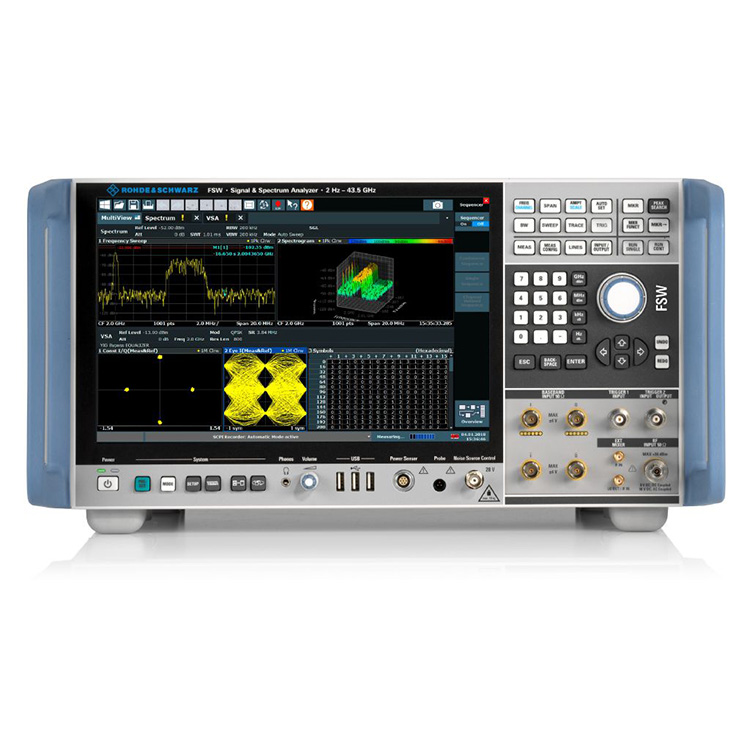

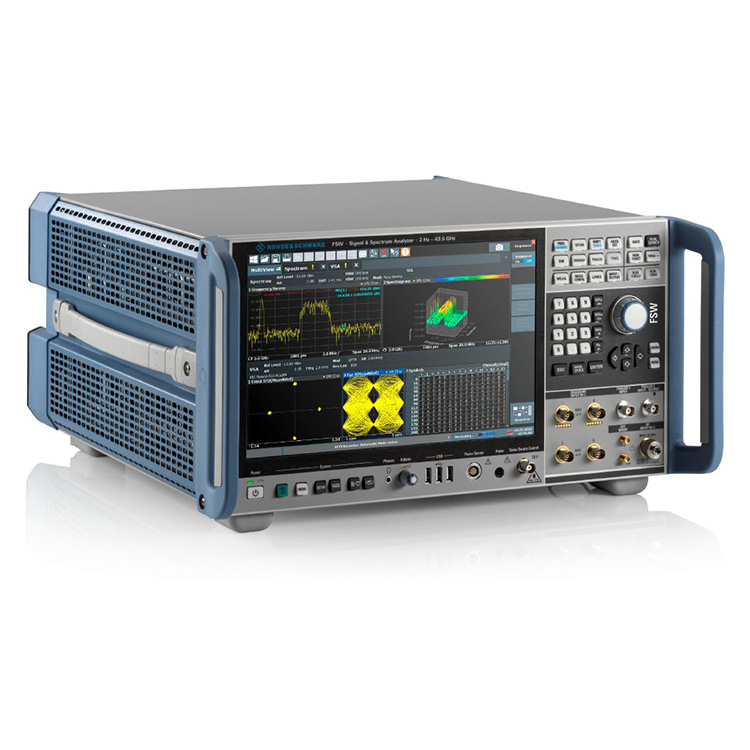

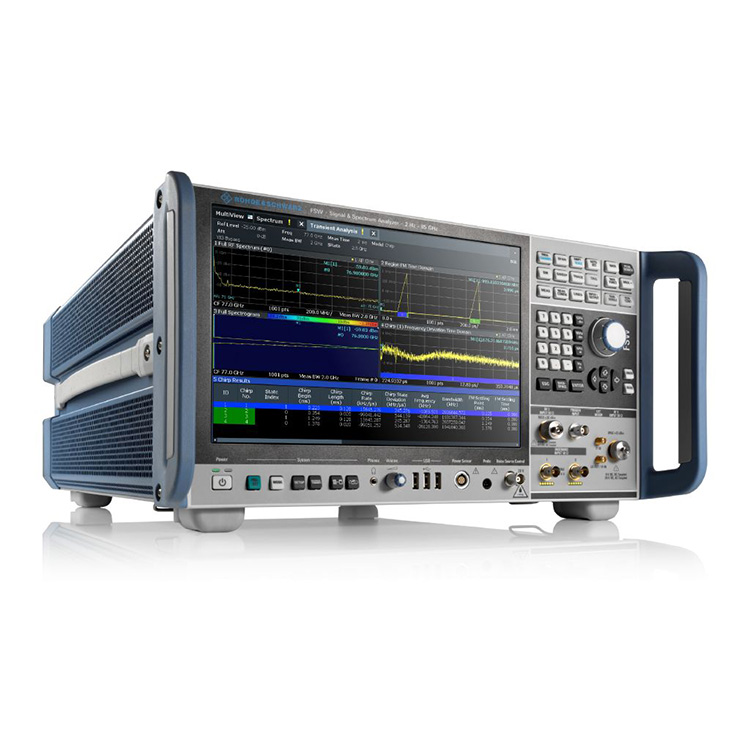

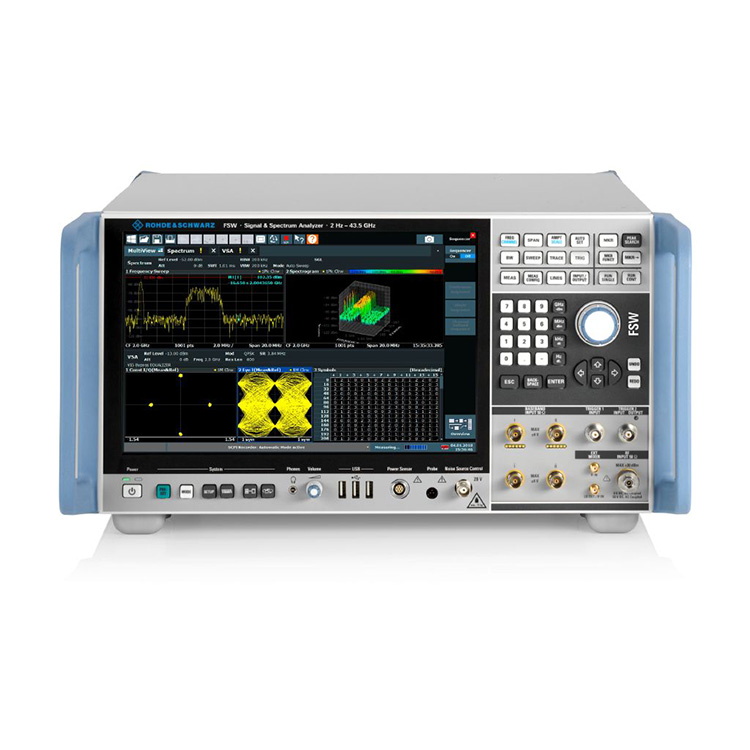

Máy phân tích quang phổ và tín hiệu R&S FSW50 xác định lại các máy phân tích phổ và tín hiệu hàng đầu, mang lại nhiễu pha RF vượt trội, hiển thị mức nhiễu trung bình, triệt tiêu điều chế xuyên suốt và dải động cho các phép đo ACLR và sóng hài.
Tiếng ồn pha
Nhiễu pha ở tần số sóng mang 10 GHz ở độ lệch 10 kHz so với sóng mang: typ. –133 dBc (1 Hz).
Được thiết kế để thuận tiện
Màn hình cảm ứng đa điểm, độ phân giải cao 12,1'' có hỗ trợ cử chỉ - thiết kế phẳng với giao diện Windows 10
Các phép đo khác nhau có thể được hiển thị đồng thời trong các cửa sổ riêng biệt, giúp việc giải thích kết quả dễ dàng hơn
Máy ghi SCPI nhúng đơn giản hóa việc tạo mã cho các phép đo tự động, điều khiển từ xa
Giao diện người dùng thuận tiện
R&S®FSW nâng cao với độ phân giải cao 12,1 inch, màn hình cảm ứng đa điểm và hơn thế nữa.
Phân tích tín hiệu lớp vật lý 5G chuyên sâu
Băng thông phân tích nội bộ rộng, có thể mở rộng R&S®FSW lên tới 8,3 GHz cho phép bạn nắm bắt toàn bộ băng thông của tín hiệu đường xuống và đánh giá hệ thống hoàn chỉnh.
Các tùy chọn R&S®FSW-K144 và R&S®FSW-K145 bao gồm các phép đo trong băng tần đường xuống và đường lên của 3GPP 5G NR. Mỗi khung con tín hiệu được phân tích và cung cấp nhiều kết quả đo lường, bao gồm EVM, tần số và công suất của các kênh và tín hiệu khác nhau.
R&S®FSW-K144 5G Ứng dụng đường xuống vô tuyến mới
R&S®FSW-K144 tự động phát hiện và đặt nhiều thông số, giúp bạn có nhiều thời gian hơn để tập trung vào những hiểu biết sâu sắc từ phân tích chi tiết.
Phân tích tín hiệu radar nhanh và toàn diện
Ngoài băng thông phân tích rộng (lên tới 8,3 GHz), các chức năng phân tích R&S®FSW cần thiết cho việc kiểm tra radar.
Ứng dụng đo xung R&S®FSW-K6 đo tất cả các thông số xung có liên quan chỉ bằng một phím bấm
Tùy chọn đo búp sóng bên thời gian R&S®FSW-K6S đo các thông số nén xung
Tùy chọn R&S®FSW-K60/K60H phân tích tín hiệu nhảy tần
Tùy chọn đo xung R&S®FSW-K6
Ứng dụng đo xung R&S®FSW-K6 đo tất cả các thông số xung có liên quan chỉ bằng một nút bấm.
Phân tích tín hiệu băng rộng không có hình ảnh trong băng tần E
Máy phân tích phổ và tín hiệu R&S®FSW85 có bộ chọn trước YIG cho các tần số trong khoảng từ 8 GHz đến 85 GHz, cung cấp khả năng phân tích phổ không có hình ảnh. Băng thông phân tích rộng (lên tới 8,3 GHz) kết hợp với tùy chọn đo tiếng kêu/phân tích nhất thời R&S®FSW-K60/-K60C cho phép bạn mô tả các tín hiệu FMCW rộng tới 5 GHz chẳng hạn như các tín hiệu được sử dụng trong radar ô tô.
Đo radar ô tô
Tín hiệu FMCW có băng thông 2 GHz ở 77 GHz được đo bằng tùy chọn R&S®FSW-K60C và phần mở rộng băng thông nội bộ R&S®FSW-B2001 2 GHz
Các giải pháp đo lường hiệu suất cao để thiết kế, phát triển và thử nghiệm tải trọng vệ tinh, hệ thống phụ tải trọng và các thành phần
R&S®FSW cung cấp các ứng dụng đo lường chuyên dụng cho các phép đo quan trọng nhất như độ trễ nhóm, độ tuyến tính, độ khuếch đại, tỷ lệ công suất nhiễu (NPR), v.v. Nó cũng giải điều chế tín hiệu RF vệ tinh của một số tiêu chuẩn như DVB-S2X và OneWeb. Băng thông phân tích rộng, có thể mở rộng R&S®FSW (lên tới 8,3 GHz) đáp ứng nhu cầu ngày càng tăng về băng thông tín hiệu rộng.
Đo độ trễ nhóm đa sóng mang R&S®FSW-K17
Đo độ trễ nhóm tuyệt đối và tương đối với độ chính xác cao trong vòng mili giây.
Đừng bỏ lỡ điều gì với tùy chọn phân tích phổ thời gian thực
Các tùy chọn thời gian thực R&S®FSW cho phép người dùng phát hiện một cách đáng tin cậy sự nhiễu sóng lẻ tẻ cực ngắn trong phạm vi nano giây ngay cả khi ở gần các sóng mang mạnh – ở băng thông lên tới 800 MHz. Phân tích phổ thời gian thực cho phép người dùng phân tích các thuật toán nhảy tần hiện có và tạo ra các thuật toán thay thế để ngăn chặn xung đột giữa các tín hiệu của các tiêu chuẩn khác nhau hoạt động trong cùng một dải tần.
Phổ thời gian thực của băng tần ISM ở tần số 2,4 GHz
Phân tích và ngăn chặn xung đột giữa các tín hiệu có tiêu chuẩn khác nhau hoạt động trong cùng một dải tần (ví dụ: WLAN và Bluetooth®).
Phân tích tín hiệu số
Tùy chọn phân tích tín hiệu vectơ R&S®FSW-K70 cho phép người dùng phân tích linh hoạt các sóng mang đơn được điều chế kỹ thuật số xuống mức bit. Khái niệm vận hành có cấu trúc rõ ràng giúp đơn giản hóa các phép đo mặc dù có nhiều công cụ phân tích. R&S®FSW-K70M cho phép phân tích tín hiệu với hai sơ đồ điều chế khác nhau, chẳng hạn như tín hiệu DVB-S2X. Phần mở rộng R&S®FSW-K70P đo lỗi bit thô (BER) trên dữ liệu PRBS lên tới PRBS23.
Phân tích tín hiệu điều chế 1024QAM
Sơ đồ chòm sao, bảng kết quả, bảng ký hiệu và phân bổ EVM.
