Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Cảm biến công suất điốt ba đường R&S NRP18S. Cảm biến công suất điốt ba đường phù hợp cho nhiều ứng dụng vì chúng hỗ trợ các phép đo trung bình liên tục, trung bình cụm, trung bình khe thời gian, trung bình cổng và đo vết.
| Người mẫu | R&S®NRP18S |
| Dải tần số | 10 MHz - 18 GHz |
| Phạm vi cấp độ | -70 dBm - +23 dBm |
| Giao diện mạng LAN | |
| Kiểu kết nối | N (m) |
Đo công suất nhanh và chính xác cho tín hiệu CW và tín hiệu điều chế
100.000 bài đọc/giây

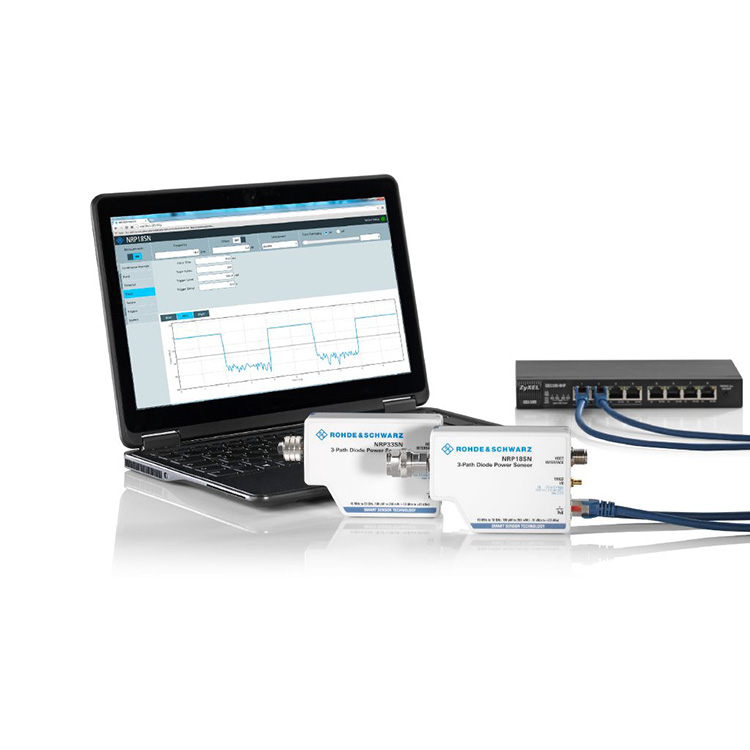

Điều khiển và giám sát qua mạng LAN và USB
Cảm biến cho các ứng dụng năng lượng cao
Hoạt động linh hoạt với bộ phận cơ sở R&S®NRX
Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Cảm biến công suất điốt ba đường R&S NRP18S. Cảm biến công suất R&S®NRPxxS/SN sử dụng ba đường đi-ốt riêng biệt, mỗi đường dẫn hoạt động trong phạm vi dò tối ưu. Kết quả là, công suất trung bình có thể được xác định với độ chính xác cao không phụ thuộc vào loại điều chế. Kết quả đo hầu như không bị ảnh hưởng bởi tín hiệu nhiễu hoặc sóng hài. Do đó, cảm biến công suất R&S®NRPxxS/SN hoạt động theo cách tương tự như cảm biến công suất nhiệt nhưng cung cấp tốc độ cao hơn đáng kể. Chúng cung cấp dải động lên tới 93 dB với giới hạn đo thấp hơn tuyệt vời là –70 dBm.
Giải pháp lý tưởng cho nhiều ứng dụng
Cảm biến công suất điốt ba đường phù hợp cho nhiều ứng dụng vì chúng hỗ trợ các phép đo trung bình liên tục, trung bình cụm, trung bình khe thời gian, trung bình cổng và đo vết. Với hiệu suất vượt trội, tốc độ và độ chính xác đo chưa từng có, các cảm biến có thể được sử dụng để thực hiện các phép đo công suất trung bình chính xác trên các tín hiệu không dây như GSM và 3GPP cũng như trên các tín hiệu băng thông cao hơn như LTE, LTE-Advanced hoặc 5G.
Khái niệm ba đường dẫn được cải tiến
Cảm biến công suất R&S®NRPxxS(N) sử dụng ba đường dẫn diode riêng biệt, mỗi đường dẫn hoạt động trong phạm vi dò tối ưu. Công suất trung bình có thể được xác định với độ chính xác cao bất kể loại điều chế. Kết quả đo hầu như không bị ảnh hưởng bởi tín hiệu nhiễu hoặc sóng hài. Do đó, cảm biến công suất R&S®NRPxxS(N) hoạt động tương tự như cảm biến công suất nhiệt nhưng cung cấp tốc độ cao hơn đáng kể và dải động lên tới 93 dB.
Ngay cả ở mức thấp xuống tới -70 dBm
Để tăng độ chính xác của phép đo ở mức thấp, cần lấy trung bình nhiều giá trị đo được. Trong khi việc lấy trung bình làm giảm thành phần nhiễu thì nó cũng làm chậm quá trình đo. Do đó, cảm biến công suất R&S®NRPxxS(N) đã được thiết kế với mục đích giảm nhiễu khi đo cực kỳ thấp.
Cảm biến công suất R&S®NRPxxS(N) có thể thực hiện các phép đo xuống giới hạn thấp hơn –70 dBm với tốc độ và độ chính xác cao nhất hiện có trên thị trường.
Đo thời gian không giới hạn với tốc độ lên tới 100.000 lần đo/s
Ở chế độ trung bình liên tục nhanh, cảm biến công suất R&S®NRPxxS(N) có thể thực hiện tới 100.000 phép đo được kích hoạt/giây với thời gian lặp lại kích hoạt tối thiểu là 100 µs mà không làm mất bất kỳ phép đo nào. Tốc độ đo này đạt được bằng cách sử dụng chế độ đệm. Ở chế độ đệm, tất cả dữ liệu đo được sẽ được thu thập bên trong cảm biến và truyền thành một khối đến máy chủ của cảm biến. Cảm biến R&S®NRPxxS(N) thực hiện chế độ nhanh mới mà không bị giới hạn thời gian!

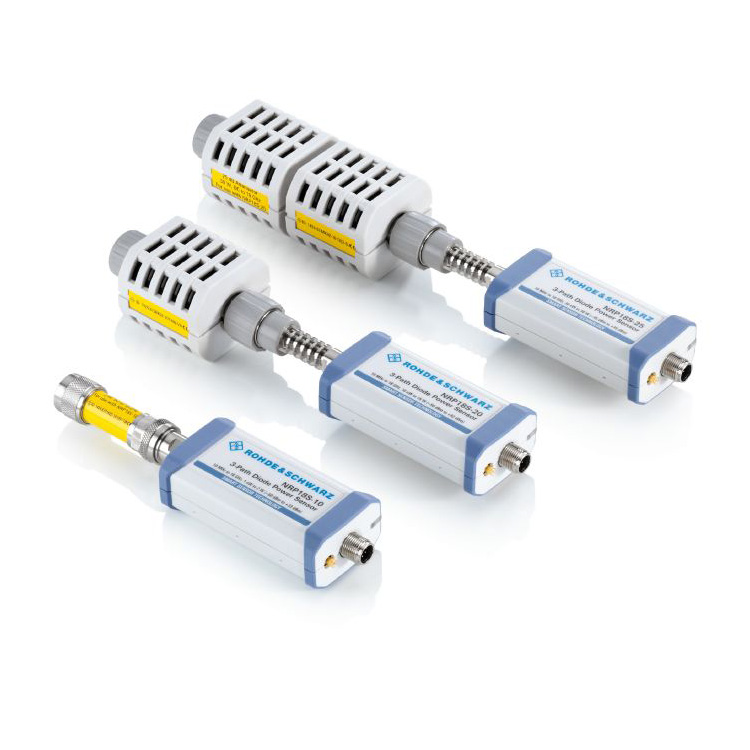

Thực hiện các phép đo công suất lên tới 30 W
Các cảm biến công suất điốt ba đường công suất cao R&S®NRP18S-10, R&S®NRP18S-20 và R&S®NRP18S-25 bao gồm một R&S®NRP18S và bộ suy giảm ngược dòng 10/20/25 dB. Chúng có thể thực hiện các phép đo công suất lên tới 2 W, 15 W và 30 W. Khi sử dụng với bộ suy giảm, các lỗi không khớp giữa cảm biến và bộ suy giảm sẽ tự động được sửa. Các thông số S cho bộ suy hao được xác định và lưu trữ trong cảm biến trong quá trình sản xuất.

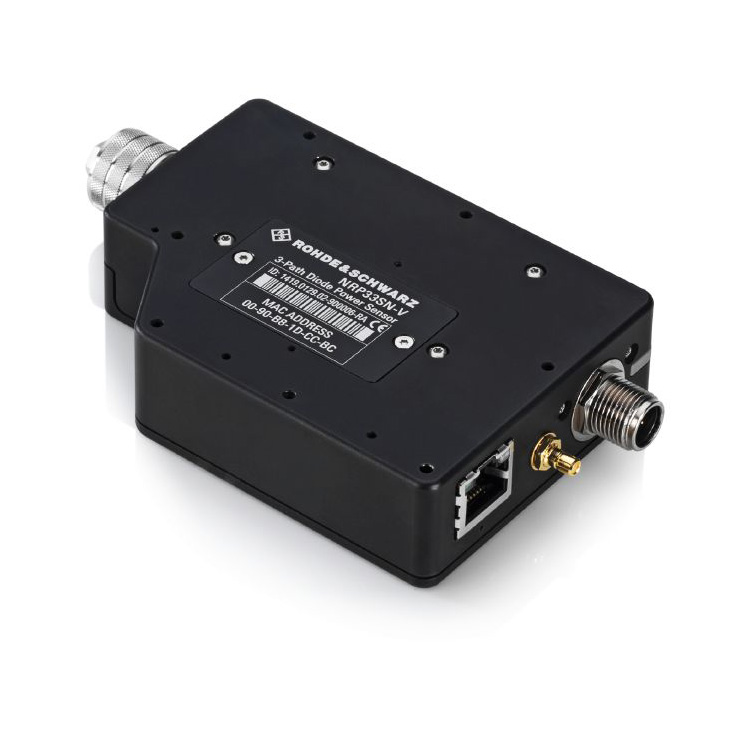

Được thiết kế đặc biệt để sử dụng trong buồng chân không nhiệt (TVAC)
Cảm biến nguồn tương thích R&S®NRPxxSN-V TVAC được thiết kế cho các ứng dụng liên lạc vệ tinh ở dải tần lên tới 67 GHz. Tất cả các bộ phận đều được nung trong buồng chân không trong quá trình sản xuất nên lượng khí thoát ra được giảm thiểu đến mức tối thiểu. Nhờ khả năng kết nối mạng LAN, các cảm biến nguồn có thể được điều khiển và giám sát dễ dàng từ bên ngoài buồng trong khi các lỗ thông hơi trên vỏ đảm bảo cân bằng áp suất.
