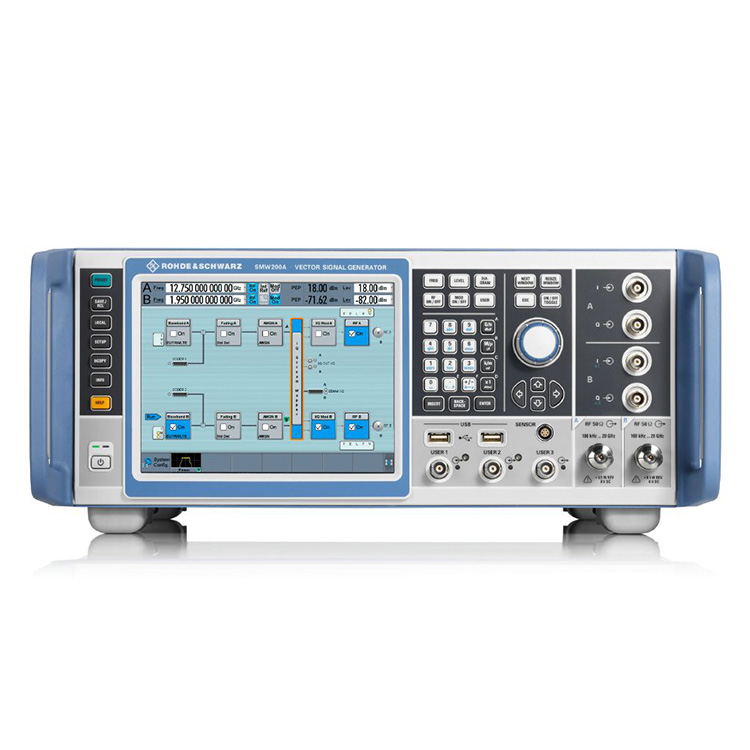

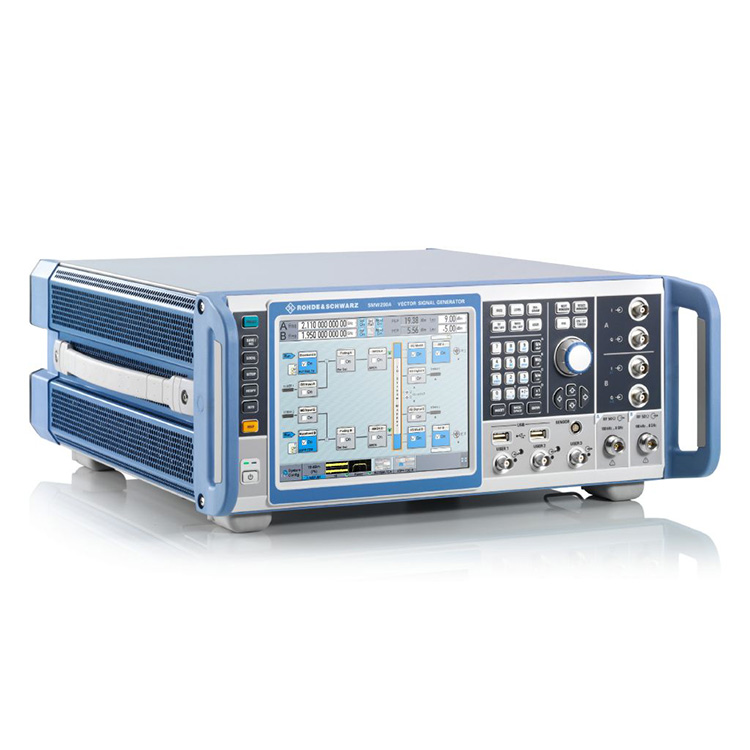

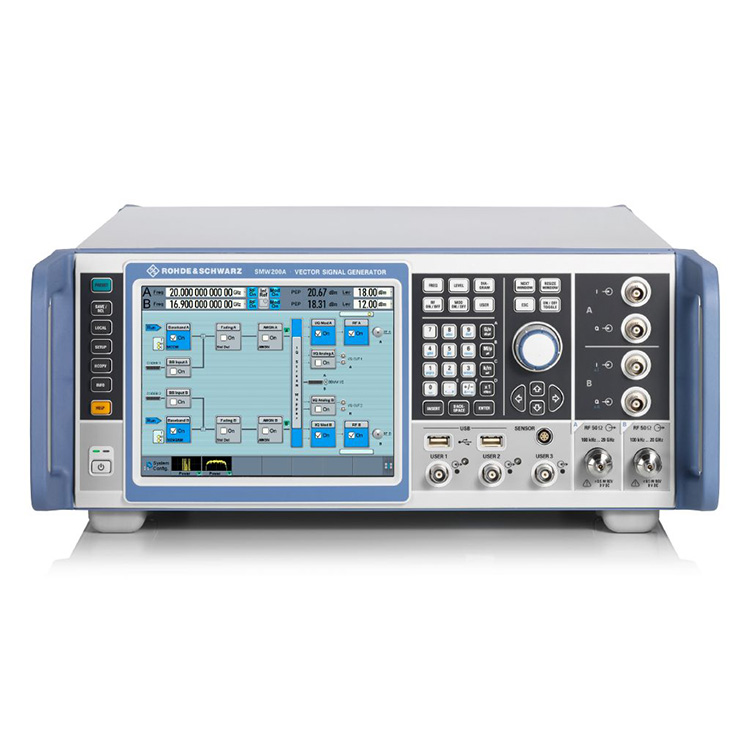

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Bộ tạo tín hiệu R&S SZU100A. Nó cũng có thể được trang bị tối đa hai mô-đun băng cơ sở bên trong và bốn mô-đun mô phỏng mờ dần. Khái niệm này mang lại hai bộ tạo tín hiệu vector đầy đủ tính năng trong một thiết bị duy nhất, cho phép dễ dàng tạo ra các kịch bản tín hiệu phức tạp.
| Tên sản phẩm | Dải tần số | Phạm vi cấp độ | Băng thông điều chế I/Q | sóng hài |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz nội bộ 2 GHz bên ngoài |
< -55dBc >3,5GHz |
Dải tần lên tới 67 GHz (đường dẫn kép: lên tới 44 GHz)
Băng thông điều chế 2 GHz
Tích hợp mờ dần với băng thông lên tới 800 MHz và tối đa 8x8 MIMO
Tạo tín hiệu cho tất cả các tiêu chuẩn truyền thông kỹ thuật số chính
Trình mô phỏng radar và GNSS nâng cao
Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Bộ tạo tín hiệu R&S SZU100A. Yêu cầu về hiệu suất và chức năng khác nhau tùy thuộc vào thiết lập thử nghiệm và ứng dụng. R&S®SZU100A là vô song trong việc đáp ứng các yêu cầu đa dạng này và đặt ra các tiêu chuẩn mới cho bộ tạo tín hiệu. Khi phát triển và xác minh bất kỳ loại DUT nào, bao gồm các thành phần, mô-đun và trạm cơ sở hoàn chỉnh – R&S®SZU100A dễ dàng tạo ra các tín hiệu thử nghiệm thích hợp với hiệu suất cao nhất. R&S®SZU100A có thiết kế mô-đun linh hoạt có thể được trang bị chính xác các tùy chọn mà ứng dụng yêu cầu. Bất kỳ cấu hình nào cũng có thể thực hiện được, từ bộ tạo tín hiệu vector đường dẫn đơn cổ điển đến bộ kiểm tra máy thu MIMO đa kênh.

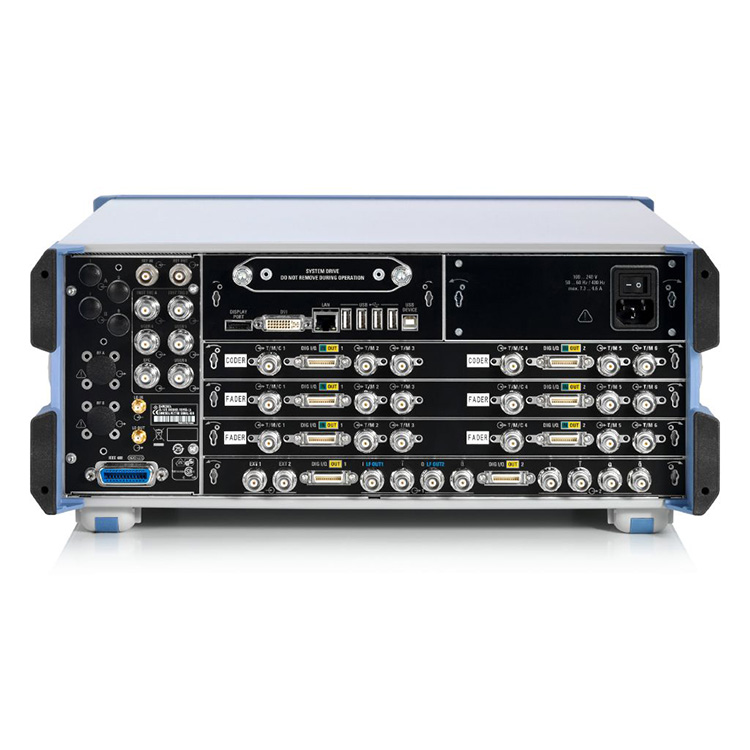

R&S®SZU100A bao phủ dải tần lên tới 67 GHz dưới dạng thiết bị đường dẫn đơn và lên đến 44 GHz dưới dạng thiết bị đường dẫn kép. Nó cũng có thể được trang bị tối đa hai mô-đun băng cơ sở bên trong và bốn mô-đun mô phỏng mờ dần. Khái niệm này mang lại hai bộ tạo tín hiệu vector đầy đủ tính năng trong một thiết bị duy nhất, cho phép dễ dàng tạo ra các kịch bản tín hiệu phức tạp.
Bộ tổng hợp cao cấp tiêu chuẩn trong R&S®SZU100A cung cấp hiệu suất nhiễu pha và không điều hòa SSB đặc biệt. Một số tùy chọn có độ ồn pha thấp có sẵn để cải thiện hiệu suất hơn nữa. Các tùy chọn nhiễu pha cực thấp R&S®SMW-B711/B721 mang lại hiệu suất nhiễu pha tốt nhất trong phân khúc. R&S®SZU100A hoàn hảo cho các phép đo đòi hỏi độ tinh khiết quang phổ.
Bộ điều biến I/Q băng rộng với băng thông RF lên tới 2 GHz bao gồm tất cả các ứng dụng trong dải tần của nó, bao gồm thông tin liên lạc không dây, thông tin vệ tinh và radar. Dải cơ sở bên trong có thể tạo ra tín hiệu với băng thông điều chế RF tối đa 2 GHz.
Bộ chuyển đổi D/A tiên tiến và thiết kế chuỗi RF tuyệt vời đảm bảo đáp ứng tần số điều chế đặc biệt < 0,4 dB trên băng thông 2 GHz với hiệu suất EVM tuyệt vời.
R&S®SZU100A cung cấp khả năng mô phỏng kênh tích hợp cho băng thông mờ dần lên tới 800 MHz. Cấu hình mờ dần cho tất cả các tiêu chuẩn chính đều có sẵn dưới dạng cài đặt trước. Với tối đa 64 kênh Fading, tất cả các kịch bản Fading MIMO chính như 2x2, 3x3, 4x4, 8x4, 4x8 và 8x8 đều có thể được cấu hình trong một thiết bị duy nhất. Việc tổng hợp tối đa tám sóng mang cũng được hỗ trợ và các mô-đun bộ tạo tín hiệu SGT100A có thể được kết nối để cung cấp tối đa tám đường dẫn RF.

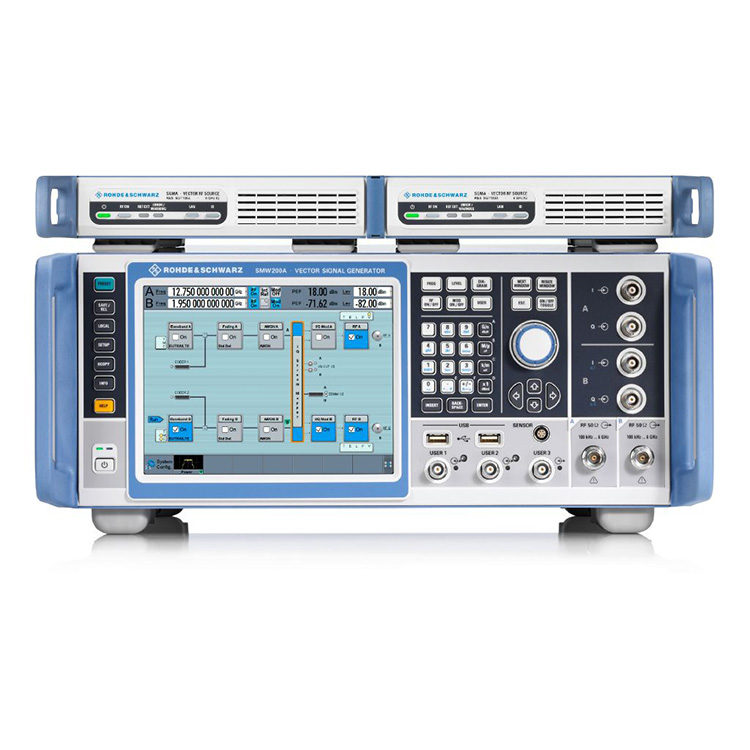

R&S®SZU100A hai đường với sáu mô-đun bộ tạo tín hiệu R&S®SGT100A được vận hành từ R&S®SZU100A;
Chức năng đồ họa R&S®SZU100A tích hợp hiển thị các tín hiệu được tạo trong thời gian thực. Người dùng có thể chọn loại màn hình, ví dụ: I/Q so với thời gian, phổ tần số, sơ đồ vectơ hoặc CCDF. R&S®SZU100A cũng cung cấp máy ghi macro SCPI với trình tạo mã, ghi lại tất cả các bước vận hành thủ công để tạo tệp bằng chuỗi lệnh từ xa. Các mẫu mã tích hợp được cung cấp để tạo trực tiếp mã thực thi cho MATLAB®, CVI hoặc Python.
Giám sát tín hiệu đồ họa trong thời gian thực cực kỳ hữu ích khi tạo ra các tín hiệu phức tạp.
Tiêu chuẩn truyền thông không dây
Theo dõi phong bì thời gian thực
mô phỏng GNSS
Mô phỏng radar
