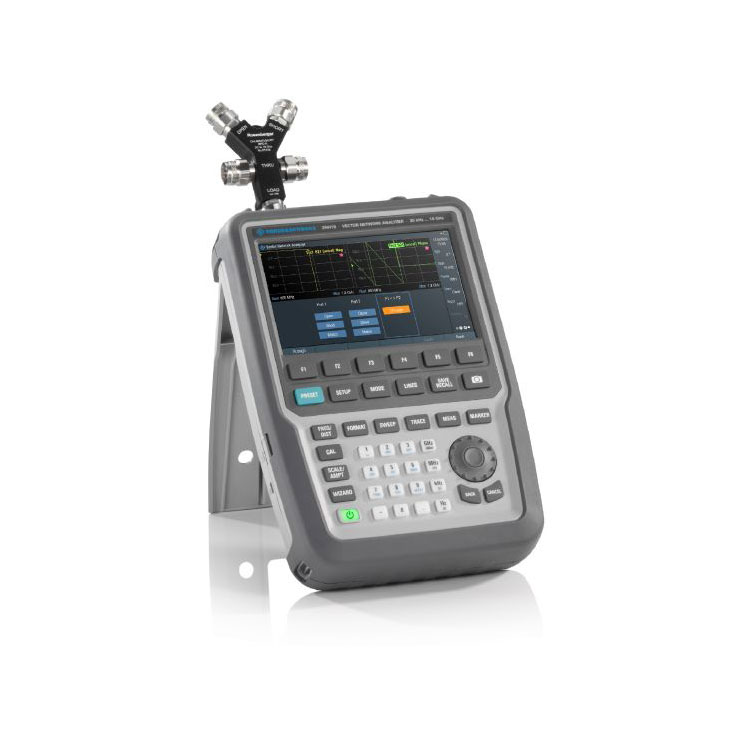

Máy phân tích mạng vectơ cầm tay R&S ZNH8

Máy phân tích mạng vectơ cầm tay R&S ZNH8

Sự kiện chính

Dải tần từ 30 kHz đến 4/8/18/26,5 GHz

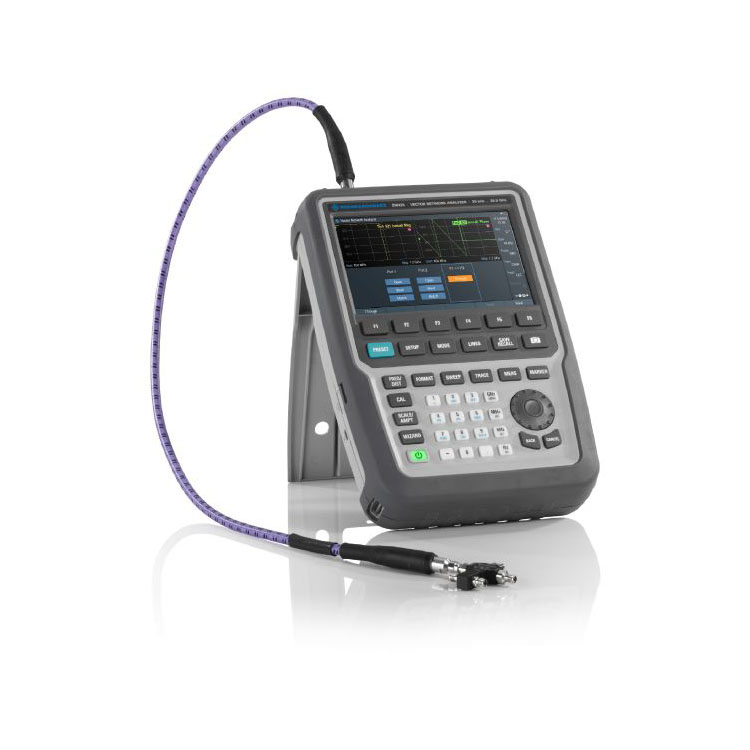

Đo cáp và ăng-ten một cổng bằng thiết bị cơ bản

Đo thông số S (S11, S12, S21, S22) bằng thiết bị cơ bản

Dải động 100 dB (điển hình) để đo cách ly bộ lọc và ăng-ten

Màn hình không phản chiếu, hệ số dạng nhỏ, vỏ chắc chắn (IP51)

Kiến trúc bốn máy thu

Kiến trúc RF tinh vi cung cấp quyền truy cập vào các loại hiệu chuẩn mới nhất

Chúng tôi hoan nghênh bạn đến nhà máy của chúng tôi để mua Máy phân tích mạng vectơ cầm tay R&S ZNH8 bán chạy nhất, giá thấp và chất lượng cao. Kiến trúc bốn máy thu bao gồm các máy thu tham chiếu chuyên dụng và máy thu thử nghiệm ở cả cổng 1 và cổng 2. Điều này cho phép R&S®ZNH hỗ trợ các loại hiệu chuẩn nâng cao hơn như hiệu chuẩn không xác định, mở, ngắn và khớp (UOSM). Việc hiệu chuẩn này rất hữu ích cho các DUT có loại đầu nối đầu vào hoặc đầu ra khác nhau tại các cổng kiểm tra.

Kiến trúc bốn máy thu

Chuyển đổi tối thiểu giữa hai cổng và hiệu chuẩn phức tạp như UOSM

Nhà máy điện nhỏ gọn

Hiệu suất RF vượt trội trong một hệ số dạng nhỏ

Tính di động và diện tích nhỏ của R&S®ZNH khiến nó trở nên lý tưởng cho các phép đo tại hiện trường.

R&S®ZNH cũng mang lại hiệu suất cao với các tính năng sau:

Dải tần rộng từ 30 kHz đến 4/8/18/26,5 GHz để hỗ trợ nhiều ứng dụng

Dải động cao lên tới 100 dB (điển hình) để đo các biến thể mức lớn

Độ chính xác cao nhờ cường độ nhiễu vết (RMS) thấp từ 0,0015 dB đến 0,0040 dB (điển hình) và pha nhiễu vết thấp (RMS) từ 0,02° đến 0,04° (điển hình)

Bộ suy giảm bước thu tích hợp ở cả hai cổng, có thể điều chỉnh theo các bước 5 dB từ 0 dB đến 15 dB

Bộ suy giảm bước thu

Tăng độ tuyến tính của dải công suất đầu vào cổng, giúp bảo vệ máy phân tích khỏi bị quá tải.

Đơn giản để vận hành

Màn hình cảm ứng đa điểm, điều khiển từ xa và trình hướng dẫn đo lường mang lại trải nghiệm người dùng hàng đầu

Màn hình cảm ứng đa điểm cung cấp chức năng chụm để thu phóng tiêu chuẩn có sẵn trên điện thoại thông minh. R&S®ZNH hỗ trợ các cử chỉ điều khiển điện thoại thông thường, giúp người dùng cảm thấy như ở nhà. Ngay cả khi người vận hành không thể truy cập trực tiếp vào thiết bị, các ứng dụng điều khiển từ xa PC, Android và iOS miễn phí vẫn có sẵn để vận hành liền mạch. Hơn nữa, trình hướng dẫn đo lường giúp đơn giản hóa các phép đo bằng trình tự kiểm tra tự động, đẩy nhanh quá trình kiểm tra và giảm khả năng xảy ra lỗi do con người.

Chức năng cảm ứng đa điểm

màn hình cảm ứng điện dung; hoạt động trực quan và không cần hiệu chỉnh màn hình.

Cấu hình đơn giản

Thiết lập đơn giản và nhanh chóng với menu tổng quan về cấu hình

R&S®ZNH có cả phím và núm xoay cũng như điều khiển bằng màn hình cảm ứng. Các phím có kích thước lớn và cách đều nhau, giúp thao tác dễ dàng khi đeo găng tay.

Màn hình cảm ứng điện dung mang lại trải nghiệm người dùng mới:

Tương tác trực tiếp với các phần tử trên màn hình

Truy cập menu nhanh chóng

Thay đổi tần số và nhịp

Thêm/di chuyển/xóa điểm đánh dấu

Và hơn thế nữa

Menu tổng quan về cấu hình giảm bớt các bước cần thiết để định cấu hình cài đặt đo, cho phép thiết lập nhanh.

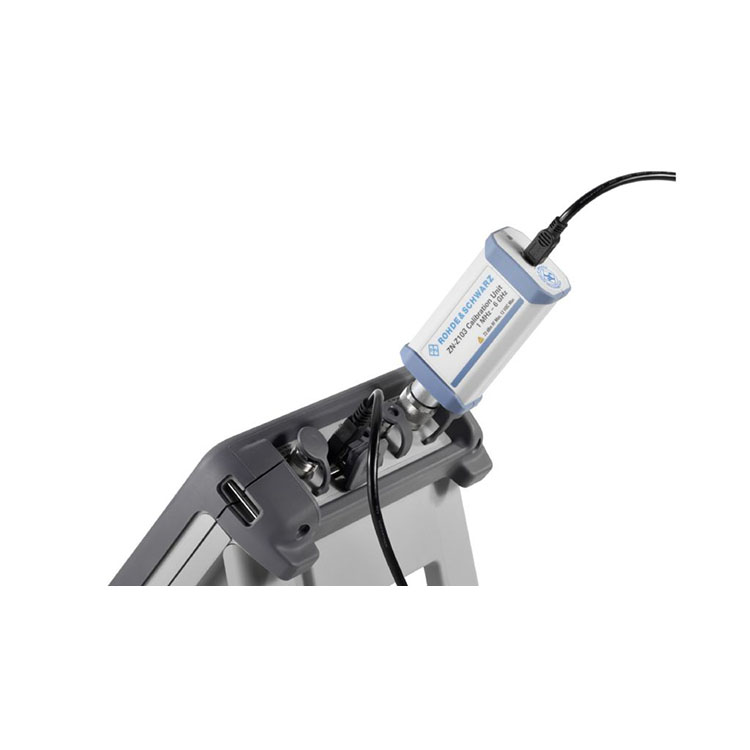

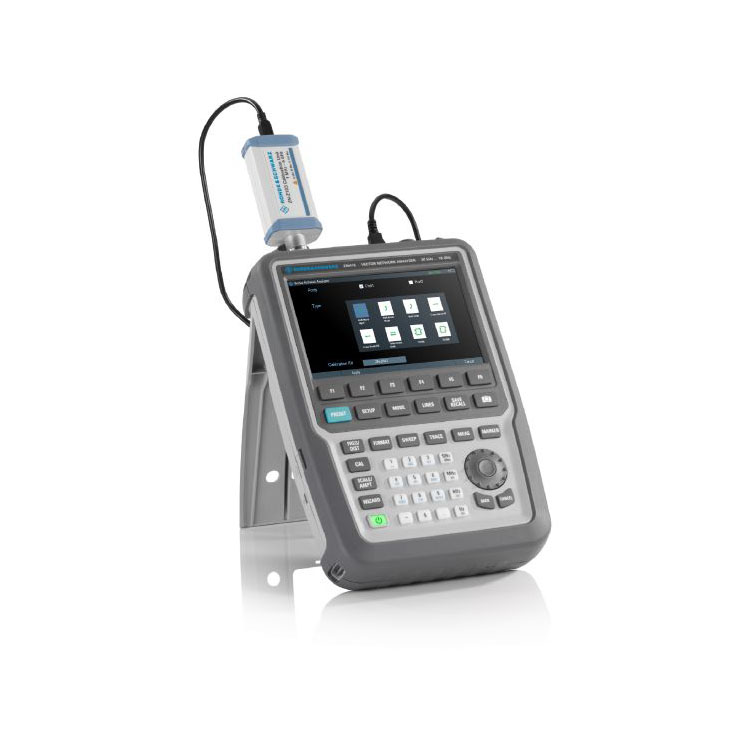

Hiệu chuẩn linh hoạt

Trình tự hiệu chuẩn do người dùng xác định cung cấp một cách tiếp cận linh hoạt.

Đơn giản để thêm giá trị

Các tính năng tiêu chuẩn toàn diện và đặt hàng tùy chọn đơn giản

Đơn vị cơ sở R&S®ZNH bao gồm:

Đo khoảng cách tới lỗi

Đo suy hao cáp một cổng

Đo phản xạ

Đo truyền dẫn

Bốn tham số S (S₁₁, S₁₂, S₂₁, S₂₂)

Khi cần các chức năng bổ sung, các tùy chọn rất dễ đặt hàng. Tất cả các tùy chọn có thể được đặt hàng một cách minh bạch và độc lập, nghĩa là không có chi phí ẩn và không có sự nhầm lẫn khi đặt hàng.

Thiết lập nhanh hiển thị thông số S ở định dạng mong muốn.

Bốn phép đo tham số S được cung cấp theo tiêu chuẩn.
